Γραμμές πολλαπλής υψηλής πίεσης για υδραυλικές ρωγμές (HF)

Οι γραμμές πολλαπλής υψηλής πίεσης έχουν σχεδιαστεί για να συλλέγουν, να διανέμουν και να ελέγχουν τη ροή των υδραυλικών ρευστών ρωγμών μεταξύ των μονάδων άντλησης και του φρεατίου ή του χριστουγεννιάτικου δέντρου. Σχεδιασμένες για να αντέχουν τη συνεχή λειτουργία κάτω από ακραία υδραυλικά φορτία, αυτές οι μονάδες είναι προσαρμοσμένες στη διαμόρφωση του στόλου σας, στις απαιτήσεις ροής και στις απαιτήσεις διεπαφής τοποθεσίας.

Υδραυλικό σύστημα πολλαπλής ρωγμών βαρέως τύπου
Ένα υδραυλικό σύστημα πολλαπλής θραύσης (fracking) συνδέει το στόλο της αντλίας απευθείας με την κεφαλή του φρεατίου, παρέχοντας ελεγχόμενη κατανομή, απομόνωση και παροχή υγρού υψηλής πίεσης. Κάθε...

Δείτε περισσότερα
Υδραυλική πολλαπλή διανομής ρωγμών
Μια υδραυλική πολλαπλή διανομής ρωγμών είναι ένα στεγανοποιημένο συγκρότημα διανομής ροής εγκατεστημένο ανάντη πολλαπλών υδραυλικών αντλιών εμβόλου ρωγμών που λειτουργούν παράλληλα. Η κύρια...

Δείτε περισσότερα

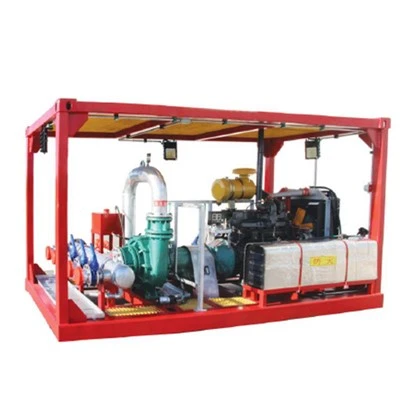

Γραμμή ταχείας απελευθέρωσης υδραυλικής θραύσης υψηλής πί...
Σχεδιασμένες λύσεις για εφαρμογές μεταφοράς υγρών πετρελαίου και φυσικού αερίου και πλημμύρες με νερό Συνδυάζουν υψηλής αντοχής, θερμοσκληρυνόμενη ρητίνη σύνθετη κατασκευή από υαλοβάμβακα με...

Δείτε περισσότερα
Σύμπλεγμα πολλαπλής διέγερσης καλά
Ένα σύμπλεγμα πολλαπλής διέγερσης φρεατίου είναι ένα συγκρότημα διανομής ρευστού υψηλής πίεσης που έχει σχεδιαστεί για την ασφαλή και αποτελεσματική μεταφορά του ρευστού εργασίας μεταξύ εξοπλισμού...

Δείτε περισσότερα
Παρασυρόμενη γραμμή πολλαπλής υψηλής πίεσης
Οι πολλαπλές υψηλής πίεσης τοποθετημένες σε ρυμουλκούμενο συνδέουν πολλαπλές αντλίες frac στην κεφαλή του φρεατίου, παρέχοντας μια ελεγχόμενη διαδρομή ροής για το υγρό υψηλής πίεσης.

Δείτε περισσότερα
Μεταφερόμενο μπλοκ πολλαπλής υδραυλικής ρωγμής
Η Μεταφερόμενη Μονάδα Διανομής είναι μια υψηλής αντοχής, σφραγισμένη δομή συναρμολόγησης σχεδιασμένη για σύνδεση, διανομή και δρομολόγηση αερίου σε κινητούς σταθμούς διανομής αερίου, αρθρωτά...

Δείτε περισσότερα

Προδιαγραφές

Παράμετρος	Προδιαγραφές / Επιλογές Πελατών
Πίεση εργασίας	Έως 15 000 PSI / 20 000 PSI
Υπό όρους διάτρηση του κύριου κορμού	3 in. - 7 in.
Υπό όρους διέλευση στροφών	2 in. - 4 in.
Ισχύοντα Πρότυπα	API 6A (ISO 10423) / API 16C (ISO 13533)
Κατηγορία υλικού	EE, FF, HH (σφυρήλατο κράμα/ανοξείδωτο χάλυβα)
Εργασιακό περιβάλλον	Ρευστά θραύσης, πολτούς, οξίνιση, NACE MR0175 / ISO 15156 (όξινο / H2S)
Επίπεδο PSL/PR	PSL 3 / PSL 3G, PR1 / PR2
Κατηγορία θερμοκρασίας	L έως U (-20 deg F έως 250 deg F / -29 deg C έως 121 deg C)
Επιθεώρηση και δοκιμή	100% ογκομετρικό και επιφανειακό NDT (UT, MT, PT, RT); Υδροδοκιμή σε πίεση λειτουργίας 1,5x

Διαμορφώσεις συστήματος και συμβατότητα

Правильный выбор манифольда зависит от всей схемы потока: Насосы ГРП -> Высоконапорный манифольд -> Нагнетательная линия ->Χριστουγεννιάτικο δέντρο / Wellhead.

high-and-low-pressure-pipe2026031801561057576001

Υδραυλική θραύση πολλαπλών αντλιών

Συνδυάζει αποτελεσματικά τη ροή από πολλές μονάδες άντλησης, ελαχιστοποιώντας τις τοπικές αναταράξεις στο περιβάλλον εργασίας.

Φερμουάρ Frac

Ο σχεδιασμός της βαλβίδας πολλαπλών διελεύσεων επιτρέπει τη γρήγορη ανακατεύθυνση της ροής μεταξύ γειτονικών κεφαλών φρεατίων για μείωση του μη παραγωγικού χρόνου (NPT).

Υδραυλική θραύση υψηλής ροής

Η βελτιστοποιημένη γεωμετρία εσωτερικού καναλιού αποτρέπει τις υπερτάσεις ροής, μειώνει τις πτώσεις πίεσης και παρατείνει τη διάρκεια ζωής του εξοπλισμού σε κόπωση.

Εκσυγχρονισμός και αντικατάσταση

Η προσαρμοσμένη κατεργασία εξασφαλίζει ακριβείς προσαρμογές στις διαστάσεις τοποθέτησης, τα ύψη αξόνων και τους τύπους σύνδεσης για άμεση αντικατάσταση χωρίς επιτόπια τροποποίηση.

Ποιοτικός έλεγχος και συνέπεια ιχνηλασιμότητας

Επαλήθευση υλικών

Πλήρης αναγνώριση με αριθμούς τήγματος που συνδέονται με πιστοποιητικά υλικού (MTR σύμφωνα με το EN 10204 3.1 / 3.2).

Σφυρηλάτηση και θερμική επεξεργασία

Ελεγχόμενοι κύκλοι σφυρηλάτησης και θερμική επεξεργασία (σκλήρυνση και σκλήρυνση) για την εξασφάλιση των απαιτούμενων μηχανικών ιδιοτήτων.

Κατεργασία ακριβείας

CNC κατεργασία εσωτερικών καναλιών, επιφανειών φλάντζας, συνδέσμων και αυλακώσεων στεγανοποίησης.

Μη καταστροφικές δοκιμές (NDT)

Ανίχνευση ελαττωμάτων με μαγνητικά σωματίδια (MT) και υπερήχους (UT) όλων των τμημάτων πίεσης.

Συναρμολόγηση και υδροδοκιμή

Υδραυλική δοκιμή του συγκροτήματος σύμφωνα με εγκεκριμένες διαδικασίες API και κανονισμούς χρόνου.

Τελικός έλεγχος και σήμανση

Επωνυμία, δοκιμή διαστάσεων, προστατευτική επίστρωση και επιθεώρηση συσκευασίας εξαγωγής.

Τεκμηρίωση ποιότητας και παραγωγής

Κάθε παράδοση πολλαπλών συνοδεύεται από ένα πλήρες πακέτο τεκμηρίωσης ποιότητας (QDP):

Σχέδιο συναρμολόγησης (GA) και υδραυλικό διάγραμμα.

Πιστοποιητικά TR (MTR) υλικού και προγράμματα θερμικής επεξεργασίας.

Αναφορές NDT (UT / MT / PT / RT) και διαγράμματα υδροδοκιμών.

Πρωτόκολλο γεωμετρικού ελέγχου και αρχείο καταγραφής ιχνηλασιμότητας υλικών.

Πιστοποιητικό Συμμόρφωσης (COC).

Συχνές Ερωτήσεις

Ε: Ποιες παράμετροι απαιτούνται για την προετοιμασία μιας ακριβούς τεχνικής πρότασης (RFQ);

Α: Για να λάβετε μια ακριβή εκτίμηση μηχανικής, συμπεριλάβετε την πίεση λειτουργίας, τις διαμέτρους κύριας οπής και διακλάδωσης, τον αριθμό των συνδέσεων της αντλίας, τους τύπους συνδέσεων εισόδου και εξόδου, τη διάταξη βαλβίδων, το υγρό διεργασίας (τυπικό ή H2S) και τους απαιτούμενους χρόνους παράδοσης.

Ε: Ποιο πρότυπο ισχύει για τις υδραυλικές πολλαπλές ρωγμών: API 16C ή API 6A;

Α: Η επιλογή εξαρτάται από το σχεδιασμό του συστήματος και το εύρος της πιστοποίησης του εξοπλισμού. Το API 6A καλύπτει τα πηγάδια και τα χριστουγεννιάτικα δέντρα (συμπεριλαμβανομένων των βαλβίδων και των φλαντζών), ενώ το API 16C διέπει τα συστήματα πνιγμού και θανάτωσης. Η προδιαγραφή πρέπει να συμμορφώνεται με το πρότυπο που ζητείται από τον χειριστή του πεδίου.

Ε: Πώς προσαρμόζονται οι πολλαπλές υψηλής πίεσης για ξινίλες (H2S);

Α: Τα εξαρτήματα υδρόθειου συμμορφώνονται αυστηρά με το NACE MR0175 / ISO 15156. Κατασκευάζονται από κράματα ελεγχόμενης σκληρότητας, είναι ειδικά θερμικά επεξεργασμένα και περιέχουν στοιχεία ανθεκτικά στη διάβρωση για την αποφυγή ρωγμών από την καταπόνηση σουλφιδίου.

Ε: Μπορεί να κατασκευαστεί μια πολλαπλή για να αντικαταστήσει τον υπάρχοντα εξοπλισμό επί τόπου;

Α: Ναι. Τα ανταλλακτικά συγκροτήματα κατασκευάζονται κατά παραγγελία βάσει των σχεδίων GA, των προδιαγραφών της φλάντζας και της γεωμετρίας σύνδεσης για να διασφαλιστεί η ακριβής εφαρμογή χωρίς την ανάγκη επιτόπιων προσαρμογών.

Ε: Ποιες μέθοδοι μη καταστροφικών δοκιμών (NDT) εκτελούνται κατά τη διαδικασία κατασκευής;

A: Ανάλογα με τις απαιτήσεις του έργου και το επίπεδο PSL, τα εξαρτήματα υποβάλλονται σε Οπτική Επιθεώρηση (VT), Δοκιμή Μαγνητικών Σωματιδίων (MT), Δοκιμή διεισδυτικού (PT), Δοκιμή Υπερήχων (UT) και Ακτινογραφική Δοκιμή (RT) πριν από την υδραυλική δοκιμή.

Ως ένας από τους πιο επαγγελματίες κατασκευαστές και προμηθευτές γραμμής πολλαπλής ρήξης υψηλής πίεσης στην Κίνα, παρέχουμε επίσης εξατομικευμένες υπηρεσίες. Σας καλωσορίζουμε θερμά να αγοράσετε υψηλής ποιότητας γραμμή πολλαπλής υδραυλικής ρήξης υψηλής πίεσης που κατασκευάζεται στην Κίνα απευθείας από το εργοστάσιό μας. Εάν έχετε οποιεσδήποτε-ή ερωτήσεις σχετικά με τη λίστα τιμών-και τα δωρεάν δείγματα, μη διστάσετε να μας στείλετε μήνυμα ηλεκτρονικού ταχυδρομείου.
